Le Code du Travail distingue plusieurs classes de matériel de levage industriel :

• Les machines ou engins de levage industriels qui assurent le levage d’une charge ou son déplacement en position levée : nacelles élévatrices, ponts roulants, grues d’atelier, potences ou portiques de levage, tables élévatrices…
• Les accessoires de levage, soit tous les dispositifs mécaniques qui ne sont pas directement intégrés à un engin mais qui en optimisent l’action : palans, treuils, palonniers, lève-palettes…

Palans de levage

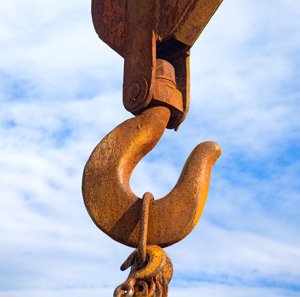

Un palan sert à lever manuellement ou électriquement des charges lourdes. Il comporte deux moufles,  un moufle supérieur fixe et un moufle inférieur mobile. Les moufles sont reliés par une corde et  supportent plusieurs poulies.

Les palans permettent de démultiplier la force qui est utilisée pour rapprocher deux groupes de poulies. Le taux de démultiplication est mesuré en fonction du nombre de poulies du palan.

/!\ Il ne faut pas confondre le palan avec le treuil : le palan permet de lever une charge tandis que le treuil la tire ou la tracte.

Différents modèles de palans de levage :

• Le palan à chaine

Indispensable dans les endroits où l’électricité n’est pas accessible, il peut-être suspendu à une potence ou un échafaudage pour soulever de l’outillage, des sacs de ciment, une remorque… Il fonctionne à la force des bras, il est donc primordial d’être équipé de gants pour l’utiliser. La plupart des palans à chaîne comportent un crochet orientable avec linguet de sécurité.

• Le palan électrique

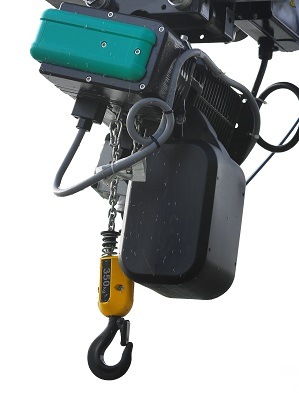

Les palans électriques ne sont pas équipés d’une chaîne mais d’un câble. Ils fonctionnent sur le courant électrique et sont manœuvrés avec un boitier filaire. Leur puissance est calculée en watts (de 500 à 1 800) et peut doubler avec l’utilisation d’une poulie de mouflage qui permet de doubler le câble.

Combien  coûte un palan de levage ?

> Entre 200 et 1 000 € pour un palan manuel (prix indicatifs)

> Entre 1 000 et 5 000 € pour un palan électrique (prix indicatifs)

Treuils électriques et manuels

Un treuil est un dispositif mécanique qui permet l’enroulement et le déroulement d’un câble, d’une chaîne ou d’un filin destiné à tirer ou tracter une charge. Il peut être motorisé (treuil électrique) ou manuel (à manivelle, treuil de halage…). Sa capacité de tractation peut être doublée grâce à un mouflage de poulie. Pour une fixation murale, on choisira un treuil d’applique.

Exemples d’applications des treuils   :

• Monté sur la flèche d’une grue pour des opérations de manutention
• Utilisé avec une chèvre de levage pour lever des charges lourdes
• Monté à l’arrière ou l’avant d’un véhicule pour le tractage d’un autre véhicule ou l’auto-tractage…

Différents types de treuils :

• Treuil de halage
• Treuil à manivelle (manuel)
• Treuil électrique
• Treuil hydraulique
• Treuil pneumatique
• Treuil d’applique (conçu pour une fixation murale)
• Treuil de traction (conçu pour tirer des charges à l’horizontale)
• Treuil de levage (utilisé lorsqu’une charge est levée)
• Treuil à friction (vs. treuil en continu)(le câble n’est pas enroulé sur un tambour, il s’agit d’un câble « sans fin » qui multiplie la force manuelle)
• Treuil traversant (permet de déplacer une charge dans deux directions)

Combien  coûte un treuil de levage ?

> Entre 100 et 1 500 € pour un treuil manuel (prix indicatifs)

> Entre 1 000 et 5 000 € pour un treuil électrique (prix indicatifs)

Palonniers

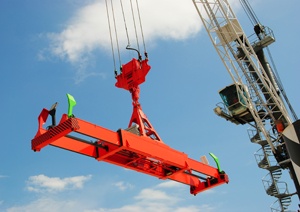

Un palonnier est un accessoire de manutention qui permet de répartir l’effort de levage entre plusieurs câbles. Il est constitué d’une barre transversale pivotant sur un axe vertical

Différents types de palonniers :

• Palonnier à ventouse (sous vide, avec groupe électrogène…)
• Palonnier monopoutre fixe (réglable ou non)
• Palonnier en H (équipé de 4 crochets, réglable ou non)
• Palonnier double (en croix)
• Palonnier de retournement (permet de retourner une charge)

Combien  coûte un palonnier ?

> Entre 200 et  5 000 € (prix indicatifs)

Lève-palette

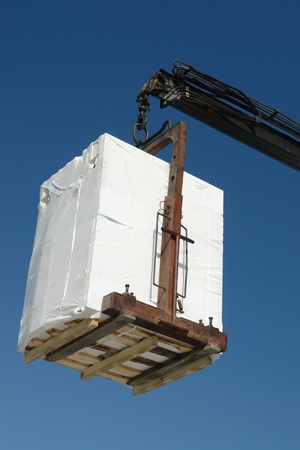

Les lève-palettes permettent de lever des charges palettisées. Ils peuvent  équiper différents engins de levage : ponts roulants, grues… Les lève-palettes comportent deux fourches réglables pour s’adapter aux différents modèles de palettes.

Combien coûte un lève-palette ?

> Entre 500 et 1 500 € (prix indicatifs)

Nacelle élévatrice

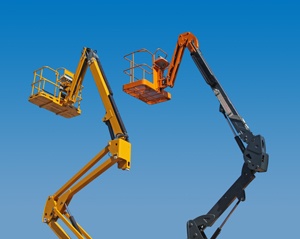

La nacelle élévatrice, ou PEMP : Plateforme Elevatrice Mobile de Personnel, est un engin de chantier utilisé pour permettre l’accès d’une ou plusieurs personnes à une zone de travail située en hauteur. Ces appareils de levage peuvent être utilisés pour des opérations de maintenance, de réparation, de nettoyage, d’entretien… Les employés qui pilotent des nacelles doivent être détenteurs du CACES (Certificat d’aptitude à la conduite en sécurité).

Différents types de nacelles élévatrices :

• Nacelles mobiles (nacelles automotrices) ou déplaçables en mode transport (nacelles élévatrices sur porteurs, nacelles pour véhicules, nacelles tractables)
• Temporaires (nacelles sur mât) ou permanentes

Le choix du matériel de levage dépend bien évidemment de la nature de l’activité mais aussi du lieu, de la hauteur d’intervention et des risques potentiels. Vérifier que la nacelle élévatrice choisie correspond bien à la tâche à effectuer (« examen d’adéquation ») permet d’éviter les accidents.

Combien coûte une nacelle élévatrice?

> Entre 7 000 et 15 000 € (prix indicatifs)

Notez que les nacelles élévatrices sont également disponibles à la location ou peuvent être vendues d’occasion.

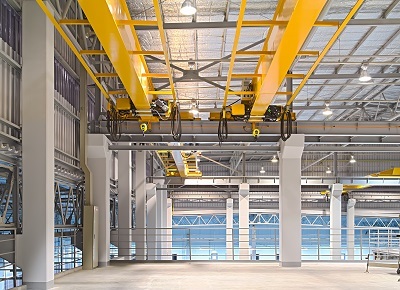

Ponts roulants

Le pont roulant est un appareil qui permet le levage et le transfert de charges lourdes. Le pont roulant est constitué de plusieurs éléments :

• Le « pont », une structure horizontale qui peut se déplacer sur deux voies de roulement (rails fixés sur des poutres de roulement ou reposant sur des poteaux)
• Des treuils ou palans permettant d’enrouler la chaîne ou le câble de levage. A l’extrémité du câble, on trouve un crochet de levage (monté directement ou via une poulie), un pince, un grappin ou un électro-aimant. Ces palans ou treuils peuvent être posés ou suspendus

Les différents axes de déplacement peuvent être manuels ou motorisés. Les plus gros ponts possèdent des cabines, sinon leur conduite se fait depuis le sol par télécommande ou radiocommande. Si plusieurs ponts roulants cohabitent dans une même travée, il est nécessaire de prévoir un système anticollision.

Les ponts roulants sont utilisés dans les parcs à matières premières ou à produits finis, dans les gros entrepôts de stockage… Les industries lourdes nécessitent d’énormes modèles de ponts roulants, capables de lever plusieurs centaines de tonnes.

Différents modèles de ponts roulants :

• Ponts roulants monopoutres pour halls de faible hauteur sous charpente. Ils permettent d’exploiter au maximum l’espace disponible et de lever des charges allant jusqu’à une vingtaine de tonnes.
• Ponts roulants bipoutres pour les charges très lourdes (plus d’une centaine de tonnes).
• Ponts roulants suspendus pour les entrepôts ou zones de manutention de construction complexe. Les ponts roulants suspendus permettent d’optimiser l’espace grâce à l’utilisation de porte-à-faux.

Combien coûte un pont roulant ?

> Entre 20 000 et 100 000 € (prix indicatifs)

Grue d’atelier et chèvre de levage

Grue d’atelier et chèvre  de levage sont des appareils de manutention permettant de lever de lourdes charges.

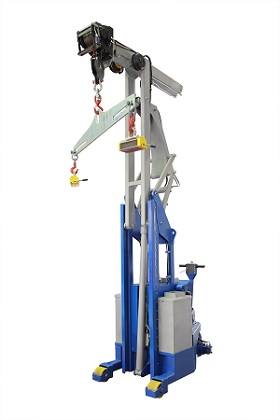

La grue d’atelier fonctionne sur le même principe que la grue de chantier : la charge est suspendue au bout d’une longue flèche en porte-à-faux. Les grues d’atelier ont des capacités de levage bien définies (elles sont fonction du rayon et de l’angle de la flèche).

Les chèvres sont des engins de levage composées de hanches (pieds) arrangées de façon pyramidale. Au sommet des hanches passe une corde qui est manœuvrée à l’aide d’un treuil.

Différents modèles de chèvres de levage :

• Chèvre de levage à trois pieds ou chèvre tripode
• Chèvre à haubans, comprenant deux hanches que des haubans arrières tiennent en équilibre
• Chèvre hydraulique dont le bras est mu par un vérin alimenté par une pompe hydraulique
• Chèvre verticale (autre nom de la grue d’atelier)

Portique de levage

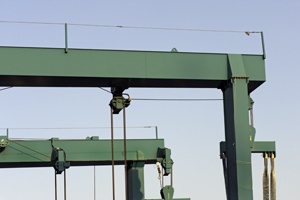

Utilisés pour des charges moyennes à lourdes, les portiques de levage sont des dispositifs qui remplissent peu ou prou les mêmes fonctions que les ponts roulants (notez cependant que les modèles de base s’utilisent en atelier et ne sont pas forcément faits pour des charges très lourdes) seul le mode de fonctionnement est différent. En forme de pont, les portiques de levage se déplacent sur des rails grâce à leurs roues.  Ils se composent de quatre poutres verticales qui se rejoignent en deux poutres longitudinales supportant un chemin de roulement horizontal situé en hauteur. Ce chemin de roulement permet la circulation d’un chariot pouvant  être équipé d’un palan manuel ou électrique, d’un grappin, d’un électro-aimant, d’une pince…

Il existe des portiques monopoutres, des portiques à poutres en H ou encore des portiques à poutres tubulaires. Dans tous les cas, l’alimentation est électrique. Les engins hybrides posés d’un côté sur un chemin de roulement en hauteur et de l’autre sur un rail au sol sont appelés « semi-portiques ». Les plus gros modèles comprennent une cabine de conduite suspendue.

Combien coûte un  portique de levage ?

> Entre 2 000 et 8 000 € (prix indicatifs)

Table élévatrice à vérins hydrauliques

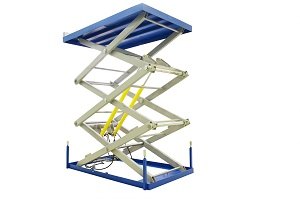

Les tables élévatrices hydrauliques, ou tables à ciseaux, permettent de lever et de baisser des charges. Elles fonctionnent grâce à des vérins hydrauliques dont la force est amplifiée grâce au principe du levier. Les tables élévatrices peuvent être manuelles (faibles charges) ou électriques.

Les tables élévatrices sont composées de plusieurs éléments :

• Le châssis qui soutient tout le reste de la table. Il peut être équipé de roues ou posé au sol
• Les ciseaux qui permettent le mouvement d’élévation tout en soutenant la plateforme supérieure
• La plateforme qui surplombe les ciseaux et qui peut être d’une taille supérieur à l’ensemble ciseaux/châssis. Elle peut être équipée d’œillets de fixation, être basculante, circulaire…

Les tables élévatrices sont utilisées dans les secteurs industriels et peuvent être intégrées à des chaines de montage et d’assemblage. Il faut dire qu’elles présentent un certains nombre d’avantages :

• Stabilité de la plateforme élimant le risque de chute de la charge
• Mobilité
• Polyvalence : les tables élévatrices peuvent être équipées de plateaux tournants, de rampes, d’abattants…
• Maintien de la hauteur de levage désirée même en cas de panne de courant
• Mouvement programmable pour l’intégration à des lignes de production
• Robustesse et résistance (faible maintenance)

Combien coûte une table élévatrice ?

> Entre 200 et 4 000 € (prix indicatifs)
